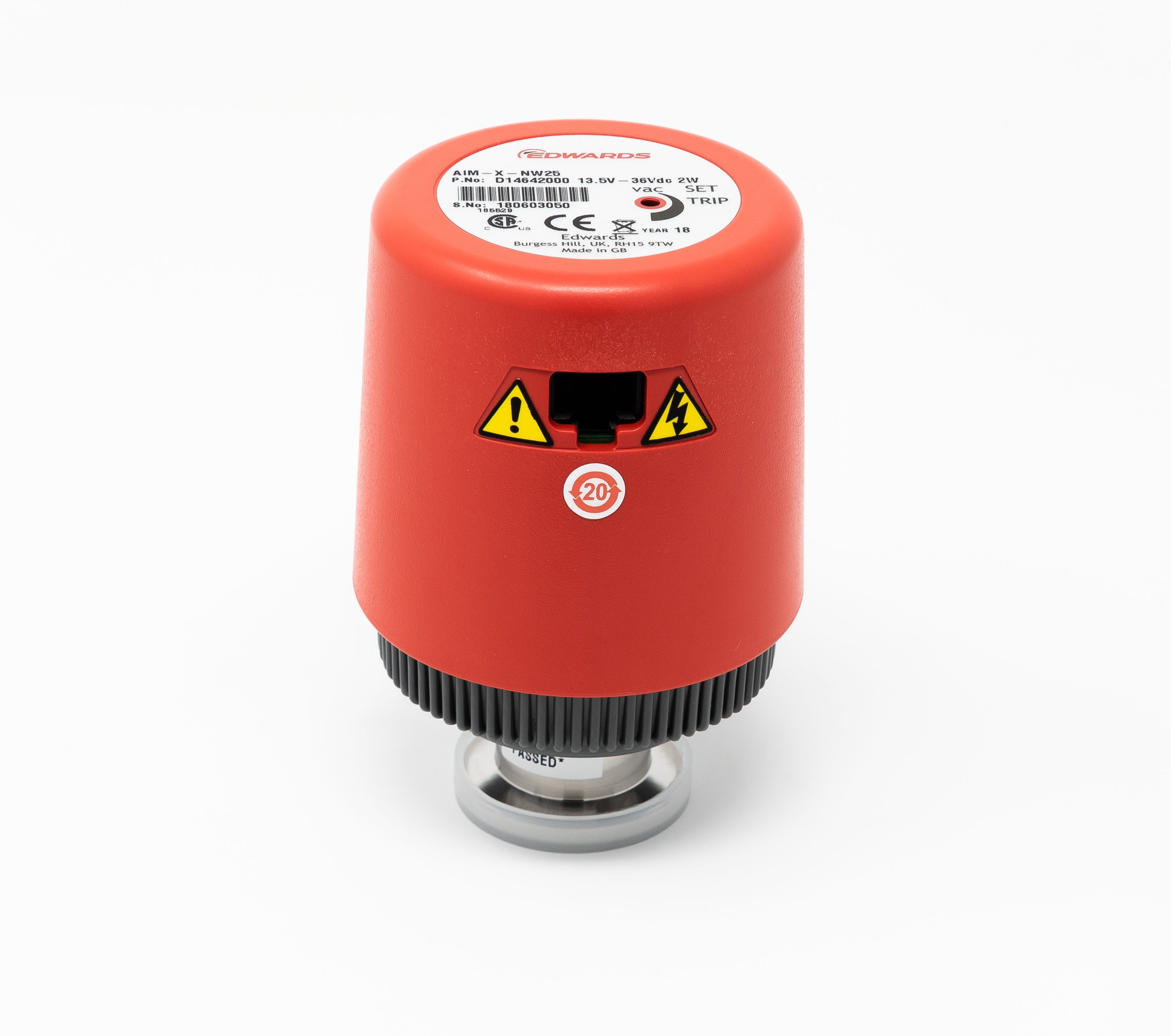

Đầu đo chân không hiệu Edwards AIM-X-NW25

Đồng hồ chân không Edwards đo từ tính hoạt động ngược (AIM) của Edwards cung cấp phép đo chính xác trong phạm vi chân không từ 1 x 10-2 đến 1 x 10-9 mbar. Các đồng hồ đo này đã được chứng minh là chắc chắn và đáng tin cậy trong một loạt các ứng dụng, từ các dụng cụ khoa học đến các quy trình công nghiệp.

Máy đo AIM-X là một đầu đo và bộ điều khiển máy đo từ tính đảo ngược được kết hợp thành một đơn vị nhỏ gọn duy nhất và có đầu ra tuyến tính để dễ dàng tích hợp với máy tính hoặc PLC.

Các biến thể XL có từ trường bên ngoài rất thấp, chúng phù hợp lý tưởng để sử dụng với các dụng cụ phân tích nhạy cảm hoặc trong các ứng dụng mà máy đo cần được gắn gần với máy bơm phân tử.

RoHS66

Công nghệ

Máy đo AIM là một đầu đo từ tính và bộ điều khiển đo ngược trong một đơn vị nhỏ gọn. Máy đo hoạt động như một máy đo ion hóa catốt lạnh, trong đó áp suất được đo gián tiếp như là một chức năng của dòng điện chạy trong dòng phóng Townsend được duy trì trong ống .

Phạm vi đo của Máy đo AIM là 1 x 10-9 đến 1 x 10-2 mbar.

Máy đo AIM yêu cầu 13,5 đến 36 V d.c. cung cấp năng lượng: nó có 2 đến 10 V d.c. đầu ra tương tự có liên quan đến áp lực.

Máy đo AIM tương thích với tất cả các Bộ điều khiển đo hoạt động Edwards và với các phiên bản thích hợp của Màn hình đo hoạt động. Ngoài ra, bạn có thể sử dụng nguồn cung cấp năng lượng độc lập cho Máy đo AIM và bạn có thể đọc tín hiệu đầu ra Máy đo AIM bằng vôn kế hoặc bộ chuyển đổi tương tự sang số.

Các ứng dụng

Tất cả các ứng dụng chân không yêu cầu chỉ báo áp suất chắc chắn và đáng tin cậy trong phạm vi 1 x 10-2 đến 1 x 10-9 mbar. Các quy trình điển hình bao gồm từ chân không thông qua các lớp phủ công nghiệp và lò nung đến các dụng cụ khoa học.

• Kết nối điện tử kết hợp trong đầu đo giúp giảm chi phí hệ thống và tiết kiệm không gian giá trị

• Trở kháng đầu ra thấp và tấm chắn Faraday tích hợp cung cấp khả năng chống ồn cao và cho phép chạy dây cáp dài (lên đến 100 m)

• Phiên bản từ trường thấp - XL - cho các ứng dụng nhạy cảm, ví dụ: khối phổ và kính hiển vi điện tử.

• Ống hoán đổi cho phép thay thế ống nhanh chóng mà không cần hiệu chuẩn trước

• CSA, CSA / US được phê duyệt - đáp ứng các yêu cầu an toàn cho thiết bị điện để đo lường

Thông số kỹ thuật

Đầu đo chân không hiệu Edwards AIM-X-NW25
Hãng sản xuất	Edwards
Xuất sứ	Anh
Model	AIM-X-NW25
P/N	D14642000
Giải đo AIM-X và AIM-XL	10-2 đến 10-9 mbar
Độ chính xác	±30%
Áp max	10 bar
Nguồn điện	+13.5 đến +36V d.c.
Khoảng nhiệt vận hành tối ưu	+5 đến +60°C
Ống kết nối	NW25
Cấp bảo vệ	IP 40
